JTS150罗茨鼓风机

来源:长沙鼓风机厂发布时间:2019-07-01 16:14

JTS150系列三叶成组型低噪声罗茨鼓风机是在引进技术产品基础上,运用三叶、内回流、成组等国际领先技术研发的新一代低能耗、低噪声产品。主要是优化叶轮型线,改善叶轮“齿合”间隙的内密封效果;提高鼓风机的制造精度,改善转子间隙的均匀程度,并使之尽可能缩小,从而减少气体泄漏,提高容积效率。JTS系列风机重点进行低噪声技术开发,采用旋形进出口、缓冲气腔等先进结构,叶轮摆线加工等,同时改善叶轮平衡品质,提供同步齿轮制造精度,大大降低了整机的振动和机械性噪音。JTS系列是集风机、电机、过滤器、进出口消声器、弹性接、安全阀、止回阀、压力计于一体,结构紧凑、功能齐全,占地面积小,大大方便了客户现场安装、设计维修更便利。这款风机在环境比较恶劣的场合性能方面也稳定,如满是飞尘的水泥厂旋窑罗茨风机(用于均化库气体输送)、污水处理曝气罗茨风机、高温冶炼炉罗茨风机等都可以经得起考验。JTS系列也是设计院指定风机型号。风机在选型时,请注明输送介质、进气状态、进口流量、升压及环境条件;是否特殊要求,如特殊材质、特殊密封、流量调节、表面镀层、移动安装、减振隔振等。
性能范围:流量:0.5~65m3/min   升压:9.8~58.8kPa

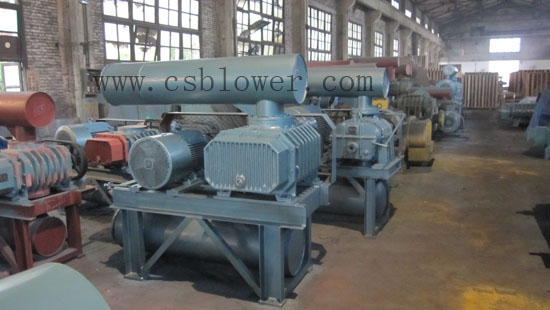

JTS系列罗茨风机型号如下:JTS-50罗茨鼓风机 JTS-65罗茨鼓风机 JTS-80罗茨鼓风机 JTS-100罗茨鼓风机 JTS-125罗茨鼓风机 JTS-150罗茨鼓风机 JTS-200罗茨鼓风机 JTS-250罗茨鼓风机
JTS系列罗茨风机使用说明书
一、用途及使用条件
1、用途
JTS系列罗茨风机主要应用于污水处理,水泥旋窑系统,亦可用于其它行业输送干净空气,但不宜输送易燃易爆、有毒及腐蚀介质。
2、使用条件
2.1介质中微粒杂质的最大尺寸不得超过最小间隙的一半。
2.2使用压力不得高于鼓风机铭牌所规定的升压。
2.3进气温度一般不高于40℃
二、风机的润滑
在后墙板(或齿轮箱)注油孔处加注润滑油至油位指示针的红点位置。在前墙板注油孔处用油枪加注适量润滑脂。
润滑剂用量表

润 滑 剂

型 号

润滑油

润滑脂

备 注

N68防锈汽轮机油

3号MoS2锂基脂或硅系列润滑脂

JTS-50、65

约0.31 L

约10g/孔

润滑油中不允许含有水份、树脂和焦油物质等成份

JTS-80、100

约0.75 L

约15g/孔

JTS-125、150

约1.75 L

约25g/孔

JTS-200、250

约3.20 L

约45g/孔


三、罗茨风机的拆卸与组装
机组属重要设备,不能随便拆卸及调整,必要时,在充分理解和掌握本资料后,方可进行。
1.拆卸
1.1拆卸中的注意事项
(1)所有联接件和嵌合件一律刻上配合标记,特别是齿轮。
(2)不要损伤零部件,尤其是配合表面。
(3)所有垫片在拆卸时,都要测定其厚度。
(4)拆卸后的部件,特别是轴承应注意避免灰尘污染。
1.2拆卸步骤
从机组上拆掉所有附件---排放齿轮箱中的油---卸下皮带轮(或联轴器)---卸下齿轮箱及调整螺钉---卸下齿轮---卸下轴承盖---卸下机壳两侧墙板。
2.组装
2.1组装中的注意事项
(1)检查被拆卸的零件有无损伤现象,应特别注意检查配合部位,若发现损伤时,应进行修复或更换。
(2)轴承应先清洗干净,再涂上润滑油,在安装轴承时,工具、手等都应清洗干净。
(3)将配合部位的灰尘彻底清除,然后涂上油。
(4)密封垫如有破损或失落时,则应更换相同厚度、材质的垫片。
2.2组装步骤
(1)将驱动侧的墙板(前墙板)安装在机壳上。
(2)将叶轮部由齿轮端装入机壳内。
(3)将齿轮端墙板安装在机壳上,注意轴向总间隙,不够时可选配机壳密封垫。
(4)组装前后轴承。组装前轴承时,轴承箱内应填充1/2~1/3轴承空间的润油脂。
(5)组装齿轮。
(6)将驱动侧轴承和锁紧螺母一同装上,装上轴承压盖。
(7)调整间隙,打入定位销。
(8)装皮带轮及其它附件。
2.3间隙调整
罗茨鼓风机的装配关键是保证其工作间隙在规定范围内,从而保证其性能和安全运行。间隙数据如下:

参 数

型 号

叶轮 -- 机壳

叶轮 — 机壳

叶轮—前墙板

叶轮 – 后墙板

a(a1、a2、a3)

b(b1、b2)

c

d

(1)叶轮---机壳间隙(a1、a2、a3)的调整:是通过机壳与墙板定位销孔来保证的,因而用户在拆卸风机时,一定不能损坏定位销孔。

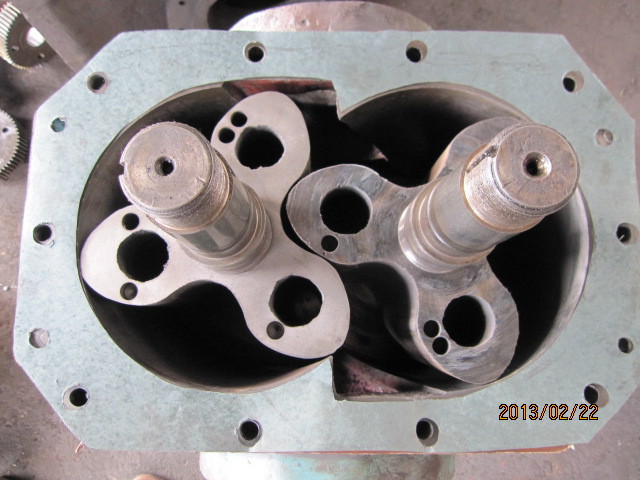

(2)叶轮---叶轮间隙(b1、b2)的调整:将叶轮转到间隙示意图c)位置,将从动齿轮对准主动齿轮标记压入轴上,依次装入齿轮挡圈,止动垫片和锁紧螺母,并将锁紧螺母稍稍紧上。将叶轮部试转一圈,若不能转动,将叶轮回转以使接触处在上,用铜棒轻轻敲打叶轮间隙较大部位,使齿轮与轴的锥部配合相对移动,从而达到调整叶轮间隙的目的。当叶轮之间间隙符合规定值时,将齿轮锁紧。
(3)叶轮---墙板轴向间隙(c、d)的调整:装配墙板时应先保证轴向总间隙c+d(调整机壳密封垫厚度)。再通过前墙板上的四组调节螺钉对叶轮轴向进行调整(见下图),保证两端间隙c和d的
四、主要配件及易损件
主 要 配 件

名称

型号

主动叶轮

从动叶轮

轴承

齿轮



代号

数量

代号

数量

代号

数量

代号

数量

JTS-50

JTS50.1.1

1

JTS50.1.2

1

6305RS/P6

6305ZZ

3

JTS50.1-05

2

JTS-65

JTS65.1.1

1

JTS65.1.2

1

1

JTS-80

JTS80.1.1

1

JTS80.1.2

1

6307RS/P6

6308RS/P6

6308ZZ

2

JTS80.1-05

2

1

JTS-100

JTS100.1.1

1

JTS100.1.2

1

1

JTS-125

JTS125.1.1

1

JTS125.1.2

1

6311RS/P6

6311ZZ

3

JTS80.1-05

2

JTS-150

JTS150.1.1

1

JTS150.1.2

1

1

JTS-200

JTS200.1.1

1

JTS200.1.2

1

6314RS/P6

6311ZZ

3

JTS80.1-05

2

JTS-250

JTS250.1.1

1

JTS250.1.2

1

1


JTS-50、65型罗茨风机易损件清单

序号

名称

代号

数量

1

止动垫圈16

GB858-88

2

2

止动垫圈16

GB858-88

2

3

圆螺母M16X1.5

GB812-88

2

4

圆螺母M25X1.5

GB812-88

2

5

调整螺钉M12X35

JTS80.1-50

4

6

毡圈23X29X5

FJ145-79

1

7

挡油环

TSB.1-43

2

8

骨架油封B32X52X12

GB9877.1-88

2


JTS-80、100型罗茨风机易损件清单

序号

名称

代号

数量

1

止动垫圈25

GB858-88

2

2

止动垫圈40

GB858-88

2

3

圆螺母M40X1.5

GB812-88

2

4

圆螺母M25X1.5

RC1.1-29

2

5

调整螺钉M12X35

JTS80.1-50

4

6

毡圈37X53X6

FJ145-79

1

7

挡油环

TSC.1-43

2

8

骨架油封B50X80X12

GB9877.1-88

2


JTS-125、150型罗茨风机易损件清单

序号

名称

代号



1

止动垫圈45

GB858-88

2

2

止动垫圈55

GB858-88

数量

3

圆螺母M55X2

GB812-88

2

4

锁紧螺母

RD.1-29

2

5

调整螺钉M12X30

JTS125.1-50

4

6

毡圈52

FJ145-79

1

7

挡油环

TSC.1-43

2

8

骨架油封B65X110X12

GB9877.1-88

2


JTS-200、250型罗茨风机易损件清单

序号

名称

代号

数量

1

止动垫圈60

GB858-88

2

2

止动垫圈72

GB858-88

2

3

锁紧螺母M60X2

TSE200.1-49

2

4

锁紧螺母M70X2

TSE200.1-49

2

5

调整螺钉M12X35

JTS80.1-50

4

6

毡圈65

FJ145-79

1

7

挡油环

TSE.1-43

2

8

骨架油封B80X110X12

GB9877.1-88

2
