长沙湘能鼓风机有限公司JAS145罗茨风机拆卸和组

来源：www.baidu.com发布时间：2022-03-21 20:52

JAS系列罗茨鼓风机机组属重要设备，不能随便拆卸及调整，必要时，在充分理解和掌握本资料后，方可进行。

规格型号如下：JAS80罗茨鼓风机、JAS100罗茨鼓风机、JAS125罗茨鼓风机、JAS145罗茨鼓风机、JAS190罗茨鼓风机、JAS200罗茨鼓风机、JAS250罗茨鼓风机

一）拆卸的注意事项：（1）所有联接件和配合件一律刻上标记额，特别是齿轮。（2）不要损伤零部件，尤其是配合表面。（3）所有垫片在拆卸时，都要测定其厚度。（4）拆卸后的部件，特别是轴承应注意避免灰尘污染。

二）拆卸步骤从机组上拆掉所有附件--排放齿轮箱、副油箱中的油—卸下联轴器（或皮带轮）--卸下副油箱—卸下齿轮箱及齿轮—卸下机壳两侧墙板。注意不要碰伤密封衬套和轴承内圈。

三）组装中注意事项（1）检查被拆卸的零件有无损伤情况，应特别注意检查配合部位，若发现损伤时，应进行修复或更换。（2）轴承应先清洗干净，再涂上润滑油，在安装轴承时，工具、手等都应清洗干净。（3）将配合部位的灰尘彻底清除，然后涂上油，密封垫如有破损或失落时，则应更换相同厚度、材质的垫片。

四）组装步骤将驱动侧的墙板安装在机壳上；将叶轮部由齿轮端装入机壳内；将齿轮端墙板安装在机壳上，注意轴向总间隙，不够时可选配机壳密封垫；组装密封衬套及轴承座、前后轴承。利用前轴承座垫片控制轴向间隙的分配；组装齿轮，在键的侧面适合当涂上二硫化钼（齿轮配合锥面不许涂油请特别注意），利用从动齿调整好叶轮间各部位间隙之后，用锁紧螺母锁紧并防松。组装齿轮箱和副油箱。装上联轴器或皮带轮及其他附件

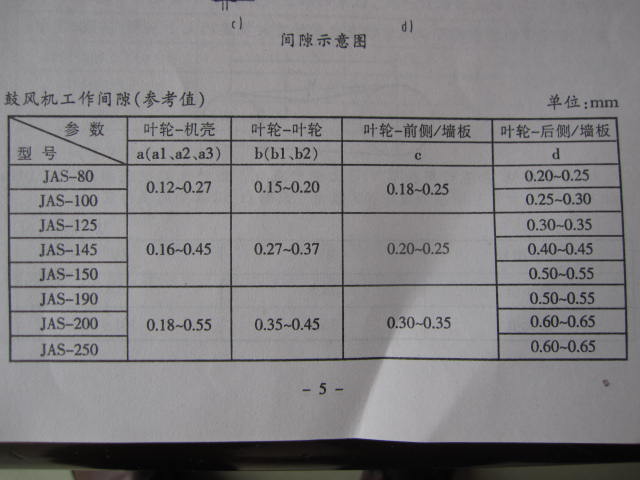

五）间隙调整罗茨鼓风机的装配关键是保证其工作间隙在规定范围内，从而保证其性能和安全运行。间隙数据如下：
